天文工作・教具（オーレリー：惑星儀）

自作の惑星儀（オーレリー）を紹介しています。どれも既製品にはないオリジナルです。公転周期などを再現していますので、会合周期も分かります。

太陽と月、地球が1直線上に並ぶと、日食が起こります。これは、ちょうど新月の日になります。
しかし、毎回の新月で日食が起きるわけではありません。日食になる新月とならない新月は何が違うのでしょうか？
日食にならない新月の影は、地球の北または南にはずれたところを、西から東へと通っていきます。

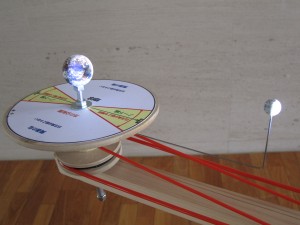

この3球儀を動かし、太陽光に見立てた懐中電灯で地球を照らすと、半年弱で月の影が、地球を通過して日食になることが分かります。そのほかの新月では日食にならないことを再現します。

月が地球を回る公転面（白道面）は、地球が太陽を回る公転面（黄道面）に対して、約5度傾いています。この白道面の傾きはゆっくりと回転し約19年で一周しています。このしくみと地球と月の公転を組み合わせると、日食を周期的に起こさせる3球儀を作ることができます。

日食が起きる時期を食のシーズンと呼び、1年間では2～3回訪れます。月食もこの食のシーズンの時に起こります。

2つ目の写真は、日食になった新月です。月の影が地球に落ちているようすが分かります。多くの場合、この前後の新月時は、日食になりません。この3球儀はそのようすも再現します。

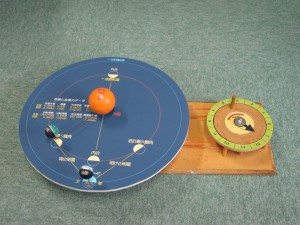

回転用ハンドルを回すと、地球と金星が公転周期にあった速さで、太陽の周りを公転します。

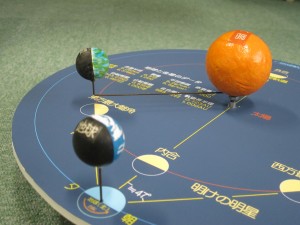

地球の公転面には、地球と金星の位置関係（内合、西方最大離角、外合、東方最大離角）が記されていて、地球から金星を見通すと、金星の形の変化も分かります。

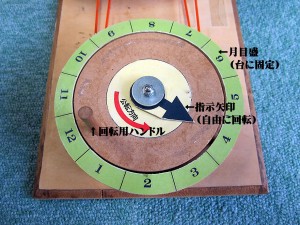

回転用ハンドルには、1月～12月の目盛があり、例えば、4月15日が内合だとした場合、次の西方最大離角は、いつごろかを調べることができます。
